以前よりREXISに搭載するための改造を施していました。
改造によりグリップを切り取ったため、給弾・装填部を新造しました。

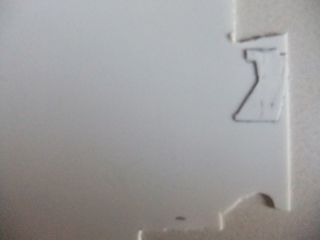

ベースとなる板の位置を確認しつつ、構成を罫書いていきます。
形状の修正をしやすいように、0.5mmのプラバンを使用しています。

111225_REXIS-Gun01 posted by (C)s.mk2

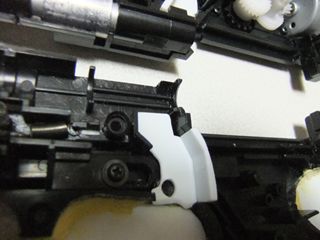

一度はめてみて、具合を見ます。

111225_REXIS-Gun02 posted by (C)s.mk2

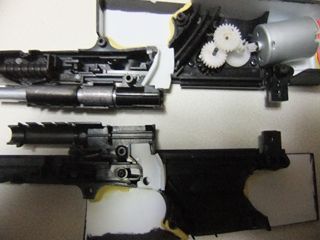

片方の形状が決まったら、外周をペンでなぞって複製します。

111225_REXIS-Gun03 posted by (C)s.mk2

罫書きに沿って、プラ板を切ったり、曲げたりしながら合わせていきます。

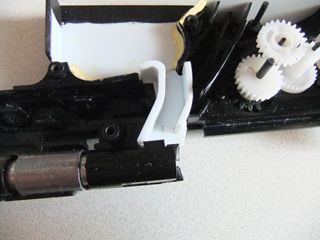

今回作った部品は、以下の4つです。

111225_REXIS-Gun04 posted by (C)s.mk2

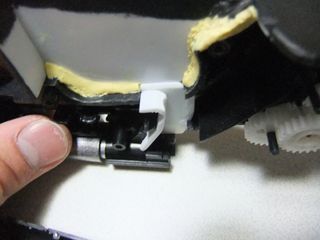

そして、瞬間接着剤で内部に貼り付けていきます。

111225_REXIS-Gun05 posted by (C)s.mk2

最終調整では少しずつやすりながら、弾が一つだけ通るように調整しました。
スムーズに、かつ2つ以上が入ってこないようにするのは難しかったです。

111225_REXIS-Gun06 posted by (C)s.mk2


111225_REXIS-Gun07 posted by (C)s.mk2
